Amplification LM358

[coco34]

non inverse r18 et r19 !!!

[JP]

Comment ça inverser ? J'ai inverser les valeurs qu'est ce que je peux inverser d'autre ?

[coco34]

garde ton schéma de départ défectueux avant inversion

le premier post tu inverses la valeur de R14 avec R9 tu as pigé ?

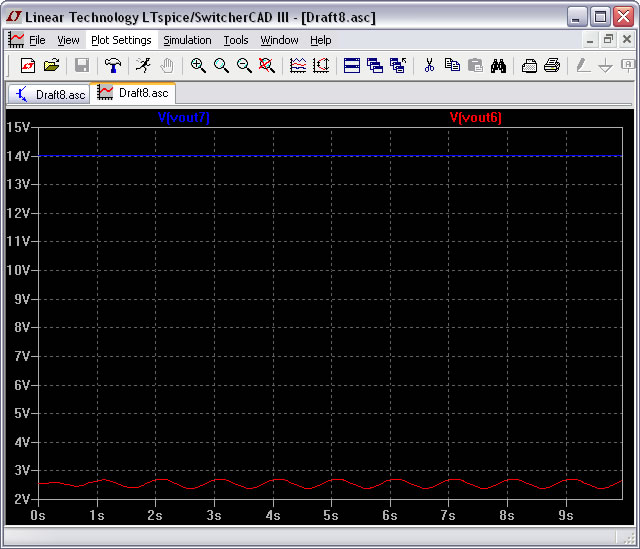

car tu as vout7 inf à vout6 ce qui est pas logique

donc si tu inverses tu devrais inverser ta simulation si cela ne marche pas pb sur ton schéma cqfd ?

[JP]

donc si tu inverses tu devrais inverser ta simulation si cela ne marche pas pb sur ton schéma cqfd ?

Oui ça inverse la simulation, normal.

[JP]

Sur plaquette Lab, j'ai exactement la même chose qu'en simule, vout6 se retrouve avec une composante continue de 1.5V alors que le signal d'entrée n'en a pas.
Si on amplifie de 20db ce 1.5V, ca fait 15V, l'AOP sature ...

Donc la question est : d'où sort ce 1.5V ?

[JP]

Donc la question est : d'où sort ce 1.5V ?

Datasheet :

Input Offset Voltage

Ca peut coller

[coco34]

pas d'accord le v offset n'est pas aussi grand alors que tu as un gain de 100 ?

1.5/100 = pas v offset !

[JP]

Il s'adition sur 3 étages dont 2 l'amplifient. Au final on ne doit pas être loin des 1.5V

[J&elle]

bjr,
Tu as résolu ton probleme?

[JP]

hello,

Oui, apparemment c'était bien un problème d'offset.

a+
JP
