3D pour Proteus Ares avec Sketchup Pro

CKL · Message par **CKL** » 25 mars 2008 15:58

Bonjour,

Google SketchUp est un logiciel 3D à la fois puissant et facile à apprendre, qui combine des outils simples mais complets permettant de rationaliser et de simplifier la conception en 3D

Google SketchUp possède aussi une Banque d'images 3D très complète avec beaucoup de composants électroniques

A la différence de la version gratuite, Sketchup Pro permet d'exporter des fichiers au format 3ds.

Ma question est de savoir si quelqu'un a de l'expérience pour insérer un fichier 3ds sketchup dans Proteus/Ares.

Bien qu'ayant fait plusieurs essais je n'ai jamais réussi..., mais comme le format c'est du 3ds, cel ane doit pas tenir à grand chose

Merci pour votre contribution

CKL

PS: Voir fichier led.3ds en attachement. Attention la led a une taille de 400mm, il faut la remettre à l'échelle

jeanyves · Message par **jeanyves** » 25 mars 2008 17:19

cela ne doit pas tenir à grand chose effectivement car j'arrive à importer un fichier 3ds de proteus dans sketchup. l'echelle est bizarre car un boitier to220 a 25mm de large (???)
mais je n'ai pas essayé dans l'autre sens...

CKL · Message par **CKL** » 26 mars 2008 0:07

Hello,

Bon je reprends cela de façon un peu plus sérieuse.

Je pars d'un modèle 3ds issu de:
http://www.sonelec-musique.com/logiciel ... s_lib.html
Notamment le modèle : TO220.3ds, que je renomme pour être sur de bien pointer sur le bon fichier en TO220_ck.3ds
On le trouvera en attachement
Je spécifie dans proteus:

TYPE=MODEL
File=TO220_ck.3ds
NAME=Merged
ANGLE=0
SCALE=0.5
X=0
Y=0

Et là C'est OK.

A partir de ce fichier, je l'importe dans Sketchup Pro, et l'exporte en TO220_sk.3ds
J'ouvre ce fichier en Héxa avec Notepad++, et je récupère le nom: Mesh01
Je rentre ensuite dans Proteus

TYPE=MODEL
File=TO220_sk.3ds
NAME=Mesh01
ANGLE=0
SCALE=0.5
X=0
Y=0

Et là, rien, aucun afficahge

Vraiment j'ai du mal à comprendre....

Merci pour votre aide, cela peut valoir le coup de trouver une solution avec Sketchup

CKL

CKL · Message par **CKL** » 26 mars 2008 0:32

Finalement, il ne faut jamais abandonner !!!

J'ai trouvé et c'était relativement simple.
Je pense qu'il me fallait juste une petite motivation...

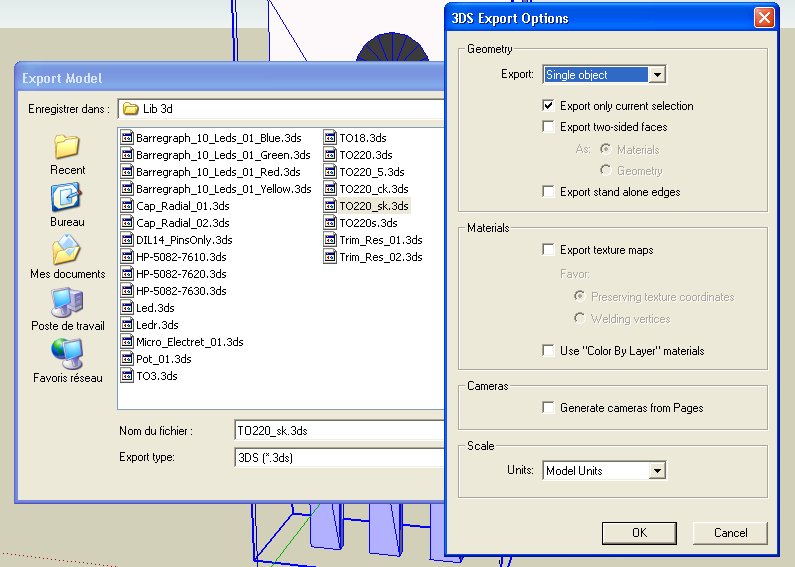

En fait pour l'exportation, il faut spécifier dans les options: "Single Objet" et bien réduire l'échelle.
Car sinon le fichier se compose de mesh01, mesh02, mesh03 ....

Là ça marche, On trouvera le résultat en fichier zip

TYPE=MODEL
File=TO220_sk.3ds
NAME=Model
ANGLE=0
SCALE=0.02
X=-2
Y=-10

A+

CKL

Chimimic · Message par **Chimimic** » 30 mars 2008 22:59

Bonjour à tous,

j'ai essayé ce soir d'utiliser dans Ares, le fichier de CKL, exporté depuis SketchUp Pro, et cela fonctionne effectivement très bien.

Je me suis permis de mettre à jour ma page Librairies pour Ares afin de mentionner cette possibilité.

Encore un grand merci à CKL pour ce retour d'info positif !

Bien cordialement.

CKL · Message par **CKL** » 30 mars 2008 23:14

Un grand merci à toi Chimimic,

car c'est à toi que revient la palme, je n'ai fait que trouver une autre solution, et comme je connais bien sketchup, je me suis dit qu'il serait dommage de ne pas exploiter le filon...

Je vous invite aussi à utiliser la bibliothèque fournie par ARES compilation VML comme par exemple LEDS.VML

Par contre je n'ai pas encore trouver la façon de créer une bibliothèque VML

A+

Christian

Chimimic · Message par **Chimimic** » 30 mars 2008 23:31

Bonsoir Christian,

concernant le format VML, j'ai questionné Labcenter par le passé, et ils m'avaient répondu qu'il s'agissait d'un format basé sur l'utilisation de blender :

http://support.labcenter.co.uk/forums/v ... ?f=5&t=780

Concernant SketchUp Pro, nul doute que cette possibilité additionnelle va "booster" la création de composants... Pour le moment, je cherche à réaliser des selfs en 3D et je dois dire que je bloque un peu. Je n'ai plus qu'à télécharger une version allegée de SketchUp pour voir s'il répond mieux à mes besoins.

A+
Rémy

CKL · Message par **CKL** » 30 mars 2008 23:45

Rémy,

L'intérêt de sketchup, est sa facilité de création d'objet.
C'est très plaisant à utiliser, et les résultats sont très rapides et pas mal
La création de Self ne devrait poser aucun problème, d'autant plus qu'il existe une bibliothèque très fourni sur google.

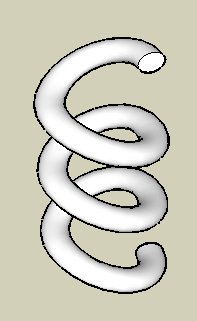

Bon je n'ai pas trouvé de self mais par exemple l'image suivante est faite en 5 minutes..

Amicalement

Christian

Chimimic · Message par **Chimimic** » 31 mars 2008 10:34

Bonjour Christian,

merci beaucoup !
Je sais ce qu'il me reste à faire...

A très bientôt,
Rémy

Chimimic · Message par **Chimimic** » 09 avr. 2008 19:39

Bonjour,

j'ai téléchargé les deux versions de SketchUp : version lite et version Pro. Je me fais la main sur la version lite afin de ne pas consommer inutilement les 8 heures d'essai gratuites de la version Pro, qui me servira pour les exports 3DS.

J'ai effectivement trouvé beaucoup de ressources sur le site de partage de Google, y compris des structures de base très utiles pour la réalisation de selfs : ressorts et spirales.

Je vous avertirai dès publication de mes prochains modèles 3D.

Cordialement,
Rémy
