model de thevenin

[electrom]

Bonjour,

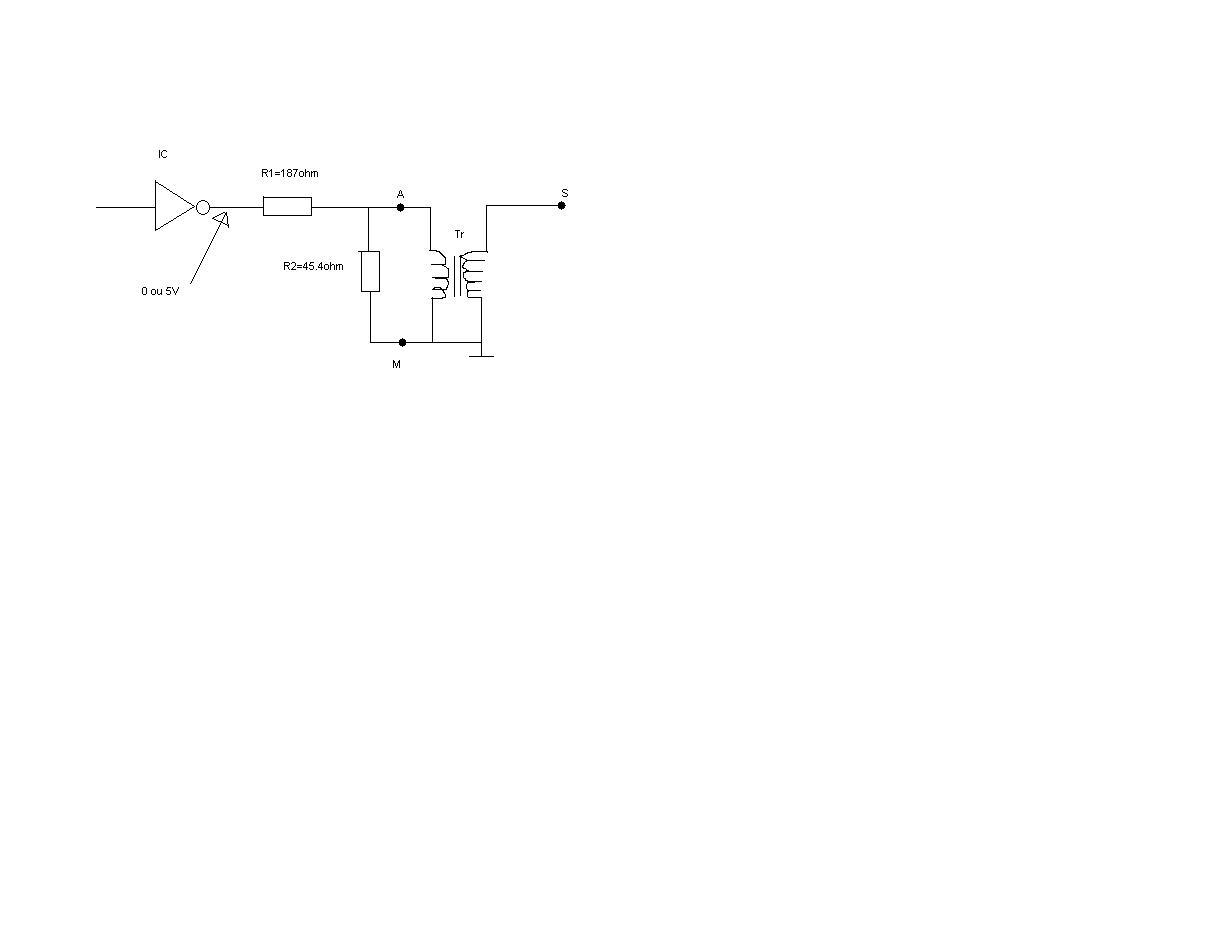

je but pour determiner la fem de thevenin entre le point A et M (masse), sur le schéma ci dessous.
A noter que; en sortie de IC on a deux niveaux 0 ou 5V, et l'impedance de sortie de IC est nulle.
pourriez vous m'eclairer??

En vous remerciant.

[Zera]

Salut

En débranchant le transformateur, on obtient :
si sortie IC = 5V : fem = 5x R1/(R1+R2) = 0.98V
si sortie IC = 0V : fem = 0V

Résistance : R1//R2 = 35.53 ohms

Je ne suis pas certain d'avoir correctement compris la question.

[electrom]

Salut,

oui en faite on utilise simplement le pont diviseur....

Merci bien.
